รายละเอียดสินค้า:
|
| ชื่อผลิตภัณฑ์: | EPON OLT SFP | แบบฟอร์มประเภท: | SFP |
|---|---|---|---|
| อัตราข้อมูลสูงสุด: | 1.25Gbps | ความยาวคลื่น: | TX1490nm/RX1310nm |
| เข้าถึง: | 20km | DDM/DOM: | ได้รับการสนับสนุน |
| การใช้พลังงาน: | <1.65W | ODN Class: | PX20+ |
| คีย์เวิร์ด: | SFP EPON OLT PX20+, GEPON SFP 1.25G, โมดูล OLT PX20+ | ||
| เน้น: | โมดูล SC SMF SFP,โมดูล 1.25G SMF SFP,EPON OLT PX20+ |
||

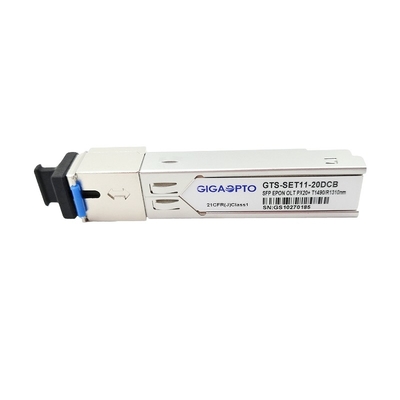

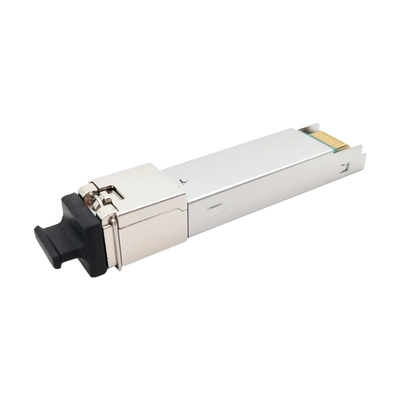

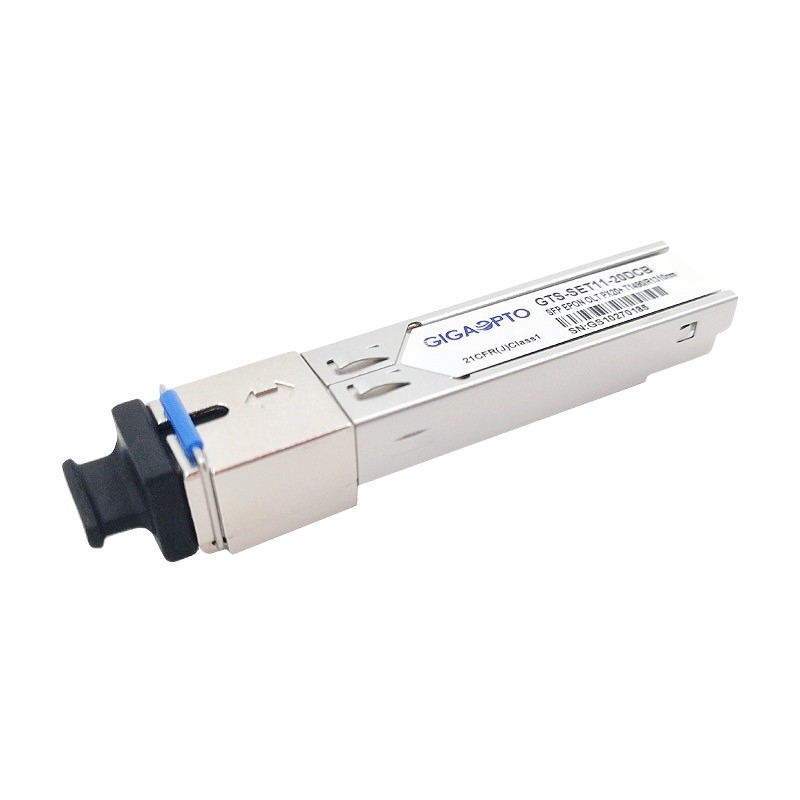

SFP 1.25G EPON OLT PX20+ TX1490nm / RX1310nm 20km SC SMF DDM โมดูลเครื่องรับส่งสัญญาณออปติคอล
คำอธิบาย
GTS-SET11-20DCB ของ GIGAOPTO เป็นโมดูลตัวรับส่งสัญญาณ EPON OLT ประสิทธิภาพสูงที่ออกแบบมาสำหรับแอพพลิเคชั่นเครือข่ายออปติคัล Gigabit Ethernet Passive ราคาประหยัดที่ดาวน์สตรีม 1.25Gbps และอัปสตรีม 1.25Gbpsเป็นไปตามมาตรฐาน IEEE 802.3ah-2004 อย่างสมบูรณ์
ส่วนเครื่องส่งสัญญาณใช้เลเซอร์ DFB 1490nm และไดรเวอร์เลเซอร์ในตัวซึ่งได้รับการออกแบบมาให้ปลอดภัยสำหรับดวงตาระดับ 1 ตามมาตรฐาน IEC825 และ CDRHตัวขับเลเซอร์ประกอบด้วย APC และฟังก์ชั่นชดเชยอุณหภูมิ ซึ่งใช้สำหรับรักษาพลังงานแสงในการเปิดและอัตราการดับคงที่ตลอดอุณหภูมิและอายุตัวรับมีแอมพลิฟายเออร์พรีแอมพลิฟายเออร์ APD-TIA (แอมพลิฟายเออร์อิมพีแดนซ์ทรานส์อิมพีแดนซ์) ที่บรรจุอย่างผนึกแน่นและแอมพลิฟายเออร์ที่จำกัดพร้อมเอาต์พุตดิฟเฟอเรนเชียลที่เข้ากันได้กับ LVPECL ตัวรับ การสูญเสียสัญญาณ (Rx_LOS), การปิดใช้งานการส่งสัญญาณ (Tx_DIS), การส่งสัญญาณผิดพลาด (Tx_FAULT) และ ฟังก์ชันตรวจสอบและควบคุมสามารถใช้งานร่วมกับ LVTTL ได้
ฟังก์ชันการตรวจสอบการวินิจฉัยแบบดิจิทัลเป็นไปตาม SFP MSA อย่างสมบูรณ์
ข้อมูลจำเพาะ
| บรรจุภัณฑ์ | EPON OLT SFP | อัตราการถ่ายโอนข้อมูล | TX-1.25G/RX-1.25G |
| อินเตอร์เฟซ | SC/UPC | ระยะการส่ง | 20km |
| การตรวจวินิจฉัยทางดิจิตอล | ใช่ | สื่อ | SMF |
| การรับประกัน | 3 ปี | อุณหภูมิในการทำงาน | -5 ถึง 70°C |
| อุณหภูมิแวดล้อมในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส | ความชื้นในการทำงาน | 5% ถึง 85% |
| ความยาวคลื่นกลาง | TX1490nm/RX1310nm | แรงดันไฟของแหล่งจ่ายไฟ | 3.3V |
| การใช้พลังงาน | <1.65W | อุปทานทั้งหมดในปัจจุบัน | 500mA |
| ประเภทเลเซอร์ | 1490nm DFB | เครื่องตรวจจับภาพ | APD |
| กำลังส่งสัญญาณ | +2 ถึง +7dBm | ตัวรับความไว | <-30dBm |
| เอ่อ | >9dB | ความอิ่มตัวของตัวรับ | >-6dBm |
| โปรโตคอล | SFP MSA, SFF-8472, IEEE 802.3ah-2004 | ||
คุณสมบัติ
แอปพลิเคชัน
เครือข่ายออปติคัลแบบพาสซีฟ Gigabit Ethernet (GEPON)
FTTx
มาตรฐาน
ข้อมูลการสั่งซื้อ
| ส่วนจำนวน | บรรจุุภัณฑ์ | อัตราข้อมูล (Gbps) | ความยาวคลื่น (นาโนเมตร) | ระดับ | อินเตอร์เฟซ | เข้าถึง | อุณหภูมิ |
| GTS-SET11-20DCB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20km | ค |
| GTS-SET11-20DIB | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+ | SC | 20km | ฉัน |
| GTS-SET11-20DCC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20++ PX30 | SC | 20km | ค |
| GTS-SET11-20DIC | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20++ PX30 |
SC | 20km | ฉัน |
| GTS-SET11-20DCD | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20km | ค |
| GTS-SET11-20DID | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 |
PX20+++ 7dBm PX40 |
SC | 20km | ฉัน |
| GTS-SET11-20DCE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20km | ค |
| GTS-SET11-20DIE | EPON OLT SFP | T1.25/R1.25 | Tx1490/Rx1310 | PX20+++ 9dBm PX40 | SC | 20km | ฉัน |
ความเข้ากันได้
โมดูลออปติคัลทั้งหมดของ Gigaopto เป็นโอเพ่นซอร์สและสามารถเข้ารหัสให้เข้ากันได้กับอุปกรณ์ออปติคัลยอดนิยมจำนวนมากสำหรับผลิตภัณฑ์นี้ (EPON OLT PX20+ SFP 1.25G TX1490nm/RX1310nm) โปรดดูตารางความเข้ากันได้ต่อไปนี้หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับความเข้ากันได้ โปรดติดต่อเรา
| แบรนด์ที่เข้ากันได้ | หมายเลขชิ้นส่วนที่เข้ากันได้ | แบรนด์ที่เข้ากันได้ | หมายเลขชิ้นส่วนที่เข้ากันได้ |
| GIGAOPTO | GTS-SET11-20DCB | WTD | RTXM168-418 |
| Alcatel-Lucent | 3FE53606AA01 | ไฮเซ่นส์ | LTE4302M-BC+ |
| หัวเว่ย | 34060500 | SuperXon | SOEB4366-PSGB |
| ZTE | 033030100161 | Broadex | D24355-SSCD |
| H3C | SFP-GE-PX20-D-SM1490-M | BDCOM | OLT-GSFP-20+ |
คำจำกัดความของพิน
วงจรการใช้งานทั่วไป
โครงร่างแพ็คเกจ
ขนาดอยู่ในหน่วยมิลลิเมตรขนาดทั้งหมดคือ ±0.1 มม. เว้นแต่จะระบุไว้เป็นอย่างอื่น(หน่วย: มม.)
